Permeabilidade ao Vapor d'Água pelo Método Gravimétrico (TPVA/WVTR)
O método gravimétrico determina a taxa de transmissão de vapor d'água por meio da variação de massa de uma cápsula de teste ao longo do tempo, sendo o método de referência histórico para medição de barreira à umidade. Essa abordagem amplia a confiabilidade dos resultados e complementa as análises realizadas por sensor infravermelho modulado, servindo como validação cruzada para materiais críticos ou como exigência específica de determinadas normas de produto. No laboratório ADMESER, o ensaio gravimétrico segue as normas ASTM E96/E96M e ASTM D4279.
O que é o método gravimétrico de permeabilidade ao vapor d'água

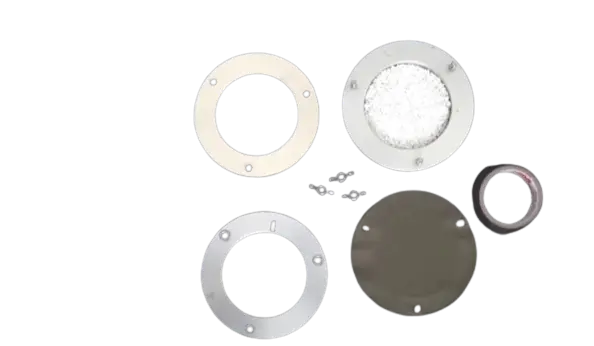

No método gravimétrico, uma amostra do material é selada sobre a abertura de uma cápsula contendo um dessecante ou água, criando um gradiente de umidade controlado entre o interior e o exterior do recipiente. A cápsula é então pesada periodicamente, em intervalos regulares, ao longo de um período que pode variar de alguns dias a algumas semanas, dependendo da barreira do material avaliado. A variação de massa registrada ao longo do tempo é usada para calcular a taxa de transmissão de vapor d'água do material.
Por se basear diretamente na medição de massa, sem depender de sensores eletrônicos intermediários, o método gravimétrico é considerado uma técnica de referência, frequentemente usada para validar ou calibrar resultados obtidos por outros métodos instrumentais.
ASTM E96/E96M e ASTM D4279: o que cada norma cobre
A ASTM E96/E96M é o método padrão de referência para determinação gravimétrica da taxa de transmissão de vapor d'água de materiais, aplicável a filmes, papéis, laminados e outras estruturas planas, cobrindo tanto o método da cápsula seca quanto o método da cápsula úmida. A ASTM D4279 é o método padrão para determinação da transmissão de vapor d'água em recipientes de transporte (shipping containers) já montados, cobrindo os métodos de atmosfera constante e de ciclo, aplicáveis a embalagens secundárias e recipientes volumosos, e não apenas a amostras planas de material.
Método da cápsula seca e método da cápsula úmida
No método da cápsula seca (dry cup), a cápsula contém um dessecante em seu interior, e o ambiente externo é mantido em umidade relativa controlada e mais alta. O vapor d'água migra do ambiente externo para dentro da cápsula, sendo absorvido pelo dessecante, e o ganho de massa da cápsula ao longo do tempo indica a taxa de permeação.
No método da cápsula úmida (wet cup), a situação se inverte: a cápsula contém água ou uma solução saturada em seu interior, e o ambiente externo é mantido em umidade relativa mais baixa. O vapor d'água migra de dentro para fora da cápsula, e a perda de massa registrada ao longo do tempo indica a taxa de permeação.
Como funciona a medição por variação de massa
A cápsula de teste, com a amostra selada em sua abertura, é posicionada em uma câmara com temperatura e umidade relativa controladas, conforme as condições especificadas pela norma. Em intervalos regulares, a cápsula é retirada da câmara e pesada em balança analítica de precisão. Após um número suficiente de pesagens, a variação de massa por unidade de tempo é calculada e, combinada com a área exposta da amostra, resulta na taxa de transmissão de vapor d'água do material.
Gravimétrico ou sensor infravermelho: quando usar cada método
O ensaio por sensor infravermelho modulado, descrito na página de Permeabilidade ao Vapor d'Água (TPVA), costuma ser mais rápido e é amplamente usado no controle de qualidade de rotina. O método gravimétrico, por sua vez, é indicado quando a norma do produto exige especificamente esse método de referência, quando é necessário validar cruzadamente um resultado obtido por sensor, ou quando o material avaliado apresenta características que dificultam a leitura por sensor eletrônico. Muitos clientes solicitam os dois métodos em paralelo para materiais críticos, aumentando a confiabilidade da decisão técnica.
Quais amostras podem ser ensaiadas
O ensaio gravimétrico é aplicável a qualquer segmento de mercado que necessite de validação da barreira à umidade em filmes e embalagens acabadas, incluindo filmes monocamada, coextrusados, laminados multicamadas e, no caso da ASTM D4279, recipientes de transporte já montados.
Como ler o resultado
O resultado é expresso em g/m²/dia, assim como no método por sensor, permitindo comparação direta entre os dois métodos quando executados na mesma condição de temperatura e umidade relativa. Estruturas de alta barreira apresentam variação de massa muito pequena ao longo do tempo de ensaio, exigindo períodos mais longos de acompanhamento para garantir precisão estatística do resultado.
Fatores que alteram o resultado do ensaio gravimétrico
Diversas variáveis influenciam o resultado do ensaio gravimétrico e devem ser consideradas na análise dos dados:
Precisão e calibração da balança analítica utilizada nas pesagens periódicas.
Estabilidade da temperatura e da umidade relativa da câmara de ensaio ao longo de todo o período de teste.
Qualidade da vedação entre a amostra e a cápsula, já que vazamentos na borda comprometem o resultado.
Duração do ensaio, que precisa ser suficiente para captar uma variação de massa estatisticamente confiável, especialmente em materiais de alta barreira.
Escolha entre método da cápsula seca e método da cápsula úmida, conforme a exigência da norma do produto.
Setores atendidos pelo ensaio gravimétrico de TPVA
O laboratório ADMESER atende qualquer segmento de mercado que necessite de validação da barreira à umidade em filmes e embalagens acabadas.
Alimentício
Embalagens para carnes, queijos, cafés, snacks e alimentos desidratados sensíveis à umidade se beneficiam da confiabilidade adicional do método gravimétrico, especialmente em estruturas de alta barreira.
Farmacêutico
Blisters, frascos e sachês de medicamentos dependem de proteção rigorosa contra umidade, tornando a validação gravimétrica relevante para produtos onde a estabilidade é crítica.
Químico e industrial
Bombonas, filmes técnicos e embalagens para defensivos agrícolas e polímeros especiais também se beneficiam da validação cruzada oferecida pelo método gravimétrico.
Diferenciais do laboratório ADMESER para o ensaio gravimétrico de TPVA
O ADMESER opera estrutura dedicada ao ensaio gravimétrico de permeabilidade ao vapor d'água, seguindo os parâmetros das normas ASTM E96/E96M e ASTM D4279. A possibilidade de executar tanto o método gravimétrico quanto o método por sensor infravermelho modulado no mesmo laboratório permite validação cruzada de resultados, com laudos técnicos detalhados e rastreáveis.
Como solicitar o ensaio
Para iniciar o ensaio, o cliente deve enviar a amostra do material ou da embalagem acabada em quantidade suficiente para o período de acompanhamento gravimétrico, junto com informações técnicas relevantes, como estrutura do material e norma de referência exigida. A equipe técnica do ADMESER orienta sobre o volume de amostra necessário e o prazo estimado de entrega do laudo, que costuma ser mais longo que o do ensaio por sensor, devido à natureza do método.
